Ранние артиллерийские укрепления
До своей смерти в 367 г. до Р.Х. Дионисий Сиракузский более 30 лет был союзником Спарты, а под конец жизни пытался наладить дружбу с Афинами. В результате этих контактов информация о метательных машинах попали в Грецию. Например, в Спарте одно время показывалась «стрела катапульты» (katapeltikon belos), вызывая у зрителей страх. Но нет никаких письменных данных о том, что такие машины использовались в Греции в тот период. Лишь археологи утверждают, что сохранившиеся до нас остатки античных укреплений свидетельствуют о том, что в них когда-то стояли метательные машины.
Марсден считает, что наличие широких окон со ставнями вместо бойниц говорит о том, что через эти окна стреляли из катапульт.
Развивая эту тему, американский историк Джош Обер датирует некоторые башни Афин и Фив 360 гг. до Р.Х., утверждая, что в этих башнях стояли метательные машины. Предполагая, что гастрафет занимал площадь 6,5 футов (2,0 м) на 5,5 футов (1,7 м), на этаже площадью 5,5 м2 он находит место для двух таких машин. Однако, число окон в таких башнях обычно больше возможного числа гастрафетов.
Большая угловая башня афинского форта Эгосфена, датируемая 343 г. до Р.Х., представляет собой исключение из этого правила. Верхний каземат этой башни имеет площадь 7,5 м2, что позволяет там установить две или три метательные машины. Но планировка каземата очень неудачная. Из трех окон можно использовать только два, так как третье заслонено соседней стеной. Каземат находится на высоте 53 фута (16 м) над землей, что также не слишком подходит для применения катапульт. Скорее всего, через эти окна велось наблюдение за местностью, а при отражении штурма из окон стреляли лучники.
Так называемая «гемма Купидона», датируемая I в. до Р.Х. Купидон с помощью двух рычагов взводит катапульту. Хорошо видны храповое колесо и изогнутая собачка, а также тянущий трос и спусковой механизм. Видны шайбы, а пружины скрыты большим насекомым, которым Купидон хочет выстрелить вместо стрелы

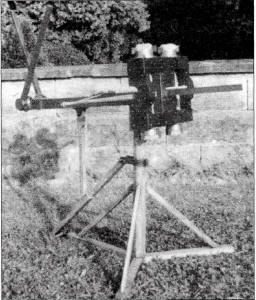

Реконструкция катапульты из Каминреала, Испания. Станок повторяет реконструкцию Шра-мма. Пружинная рама соответствует стреле длиной 3,5 пяди (80 см). На испытаниях катапульта пускала стрелу длиной 4 пяди на расстояние 370 м, но эффективная дальность стрельбы не превышала 150 м.
Греческая стрелометная (эвтитонная) катапульта
Машины IV в. до Р.Х.
Укрепления в Эпире
Палинтон Деметрия Полиоркета, стреляющий ядрами массой 3 таланта
Укрепления в Эпире
Укрепленная усадьба под Эпиром выпускала сельскохозяйственную и столярную продукцию. В усадьбе было шесть комнат, в которых хранились припасы. К своему удивлению, археологи кроме зерна и бобов обнаружили на этой усадьбе 21 шайбу от катапульты и 27 железных наконечников для стрел, выпавшие из верхних этажей, когда римляне штурмовали ферму в 167 г. до Р.Х. Машина, показанная на рисунке, была самой большой в Эпире. Стрела длиной 4 фута (1,22 м). Плоские бронзовые шайбы свидетельствуют о том, что катапульта достаточно старая, возможно, изготовлена около 225 г. до Р.Х.
Главным нововведением в конструкцию катапульты в этот период стала замена составного лука торсионными пружинами. Это был настоящий технологический рывок. Однако, потребовались годы, чтобы отшлифовать конструкцию. Герон подчеркивает это в своей работе: «Вам следует знать, что кодификация размеров получена благодаря многочисленным экспериментам. Первые инженеры, у которых была только идея, часто строили не слишком удачные машины из-за неправильно выбранных пропорций. Те же, кто пришел позднее, изменили размеры деталей, увеличив одни и уменьшив другие.
