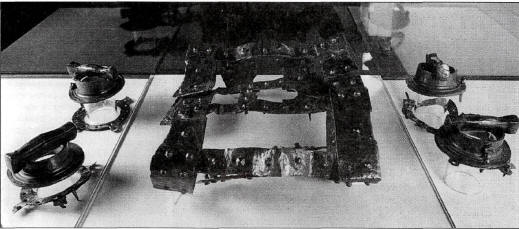

Пружинная рама катапульты, обнаруженная под Каминреапам, Испания. Деревянная рама полностью разрушилась, сохранилась лишь металлическая оковка. Отчетливо видно центральное отверстие для затвора. Отверстие ниже — для ложи. Сохранились и все четыре шайбы.

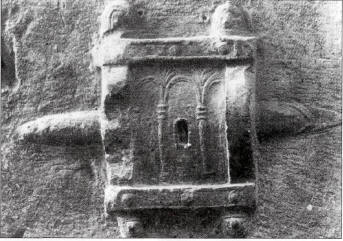

Пружинная рама римской катапульты, изображенная на надгробье Веденния Модерата. Модерат прослужил десять лет в составе XVI Галльского легиона, после чего получил назначение в преторианскую гвардию, где прослужил еще восемь лет. Отправленный в почетную отставку Веспасианом, Модерат вскоре снова был призван и прослужил еще 23 года инженером в арсеналах Рима. Его дважды награждали. Умер Модерат в возрасте от 83 до 96 лет.

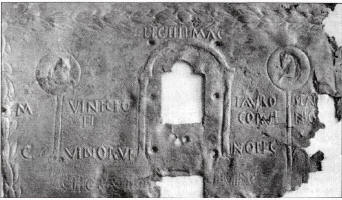

Лобовая пластина катапульты III Македонского легиона, обнаруженная под Кремоной. На пластине надпись, свидетельствующая о том, что она построена в годы консульства Марка Виниция и Тавра Стацилия Корвина в период правления Гая Вибия Руфина, то есть в 45 г. от Р.Х. Катапульта прослужила 24 года и была уничтожена в ходе гражданской войны 69 года.

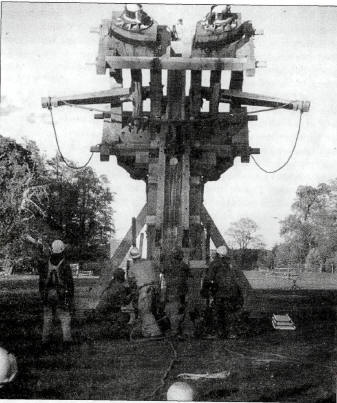

Эвтигоны Витрувия
К 20-м гг. до Р.Х., когда Витрувий приступил к описанию эвтитона в своем фундаментальном труде, в конструкции эвтитона произошли некоторые изменения. Вопервых, римские единицы измерения были немного меньше аналогичных греческих.
Во-вторых, римляне разработали собственную терминологию. Так, внутренний диаметр шайб вместо слова diametros римляне называли foramen, а сами шайбы из choinix в римской литературе получили название modioulus. Кроме того, римские авторы торсионную артиллерию обозначали собирательным термином tormenta, отдельные экземпляры именовали catapulta, а самые маленькие образцы называли scorpio.
Этим нововведения не ограничились. В тексте Витрувия отчетливо видны изменения, внесенные в конструкцию пружинной рамы эвтитона. Если у Филона вертикальные стойки рамы по высоте равнялись 3,5 диаметрам пружины, Витрувий говорит о 4 диаметрах. Наоборот, горизонтальные опоры рамы у Филона равны 6,5 диаметрам, у Витрувия —только 6. Таким образом, пружинная рама Витрувия была выше и уже.
Это делало метательные машины более компактными, что полностью подтверждается испанскими находками, о которых речь шла выше. Две вертикальные стойки пружинной рамы, соединявшиеся со стволом в жесткую конструкцию, на римских катапультах были заменены одной центральной стойкой двумя отверстиями: верхним для затвора и нижним для крепления ствола. Кстати сказать ствол и пружинная рама в римской литературе обозначаются терминами canaliculus и capitulum.
Шайбы стали еще толще, чем раньше.
Например, шайбы 3-го типа из Эфиры имели высоту 0,4 диаметра. Эти шайбы относились к ранним катапультам III в. до Р.Х.
Шайбы 5-го типа из Эфира уже имели высоту 0,5 диаметров, также как и чуть более крупные шайбы из Ампурии. Эти два типа шайб уже относились к середине II в. до Р.Х.
Шайбы из Каминреала, датируемые I в. до Р.Х. имели высоту 0,6 диаметра, также как и шайбы из Махдии, относящиеся к тому же периоду. Шайбы, найденные в Кремоне, и датируемые уже началом нашей эры, имели в высоту 0,7 диаметра. Очевидно, что высота шайб постепенно увеличивалась и ко временам Витрувия уже полностью отошла от рекомендованных Филоном пропорций.
Другое изменение затронуло плечи катапульты. Их концы в спущенном состоянии выступали дальше вперед. При этом угол взведения увеличился с 35 гр до 47 гр.
Благодаря этому пружина накапливала больше энергии. Все перечисленные выше изменения в конструкции привели к увеличению мощности метательных машин.
